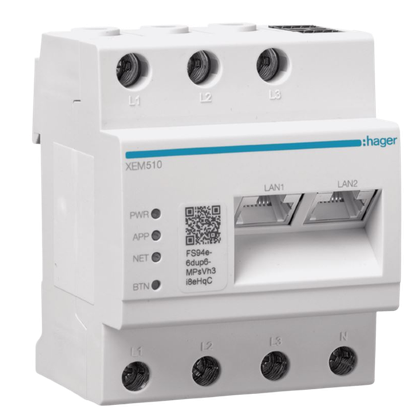

O Hager XEM510 é um gestor local de carga concebido para a gestão eficiente de até 10 postos de carregamento de veículos elétricos. Compatível com sistemas de carregamento múltiplo, permite a gestão dinâmica ou estática da potência, ajustando a carga conforme o consumo do edifício, ideal para evitar sobrecargas na rede elétrica.

O XEM510 é a solução ideal para empresas, condomínios ou parques de estacionamento que pretendem instalar vários postos de carregamento elétrico e necessitem controlar a carga elétrica global de forma segura, eficiente e inteligente.

A nova era de arrancadores mais ciberseguros

Os novos arrancadores Schneider Altivar™ ATS480:

• Adaptar à era da digitalização para cumprir os regulamentos de cibersegurança.
• Oferecer um alto desempenho de arranque/paragem.
• Prevêem um investimento mínimo: a instalação original pode ser reutilizada.
• A substituição de um arranque de motor pelo novo ATS480 demora menos de 10 minutos.

Características:
• 4 Entradas lógicas: 2 configuráveis
• 1 Entrada analógica: configurável para PTC ou sonda PT100 de 2 ou 3 fios
• 1 Saída analógica: Configurável
• 1 Saída analógica: Configurável para 0...20 mA, 4...20 mA, impedância 500
• 3 saídas de relé: Configuráveis
• Controlo e alimentação interna integrada: O controlo é alimentado entre 110V e 230Vac. Gera 24Vdc 200mA isolados e protegidos contra sobrecarga e curto-circuitos.
• Definições: corrente nominal do motor 0,4 a 1,3 vezes a corrente nominal do motor de arranque, corrente máxima de arranque 1,5 a 7 vezes a corrente nominal do motor e limitada a 5 vezes o tempo
de arranque à corrente nominal.
• Modo de arranque: Controlo de binário, corrente máxima 5 x In (conjunto de fábrica 4 In em 15 seg).
• Modo de Paragem: Roda livre, paragem controlada em rampa (até aos 60s), travagem dinâmica.


Aplicações:
• Bombas
• Compressores
• Transportadores
• Ventiladores e máquinas de alta inércia


O Modicon M221 oferece o melhor desempenho da sua gama. Disponível também em formato modular, o Modicon M221 requer o mínimo espaço para instalação e oferece uma extraordinária versatilidade.

Tudo o que necessita integrado numa só configuração:

• Cartão SD e porta USB
• 2 entradas analógicas e vasta gama de módulos E/S
• Interruptor Run/Stop e extensão de cartucho na versão compacta
• Portas Ethernet e Série Modularidade e alta flexibilidade
• Módulos de Segurança
• Módulo arranque motor Tesys SoLink
• Vasta gama de módulos de expansão digitais e analógicos
• Lexium Servo drives
  • Programação intuitiva com o software de programação SoMachine Basic O SoMachine Basic reduz a complexidade. É uma ferramenta de engenharia simplificada e dedicada ao novo controlador lógico Modicon M221 e está disponível através de download gratuito.
  • Todas as tarefas de programação, visualização e comissionamento são efetuadas numa única ferramenta intuitiva;
  • Simples de usar (Auto-formação);
• Programar facilmente em Ladder
  • Drag & Drop (de arrastar e soltar);
  • Elementos ladder de fácil associação com variáveis;
  • Salvar projeto mesmo que existam alguns erros;
  • Lista com templates de rungs;
  • Análise automática & compilação;
  • Função de Pesquisar & substituir;
• A conversão automática de aplicações Twido provenientes de TwidoSoft ou TwidoSuite.


 Vantagens:

O Modicon M221 permite alcançar um desempenho de referência, aumentando a rentabilidade através de:

• Controlo flexível e escalável permite uma atualização fácil de plataformas de maior desempenho, para melhorar a eficiência;
• Conectado em todos os lugares via Ethernet, acesso sem fio, servidores web para simplificar a integração e manutenção da máquina;
• Aberto a numerosas redes de comunicação, flexível devido aos seus 2 tipos de base (Compacta, Modular) e ampla gama TM3 de E/S, M221e o seu software SoMachine Basic fornecem soluções simples e astutas para todas as situações difíceis;
• Programação intuitiva com o software SoMachine Basic, blocos de funçãoe aplicativos prontos a usar;
• Todos os recursos e funções embutidas que necessita para projetar e construir aplicações mais rentáveis.

O controlador IIoT Modicon M262 é o mais recente controlador polivalente para protocolos de lógica e Motion com Cloud (MQTTT, JSON, OPC UA) e encriptação (TLS) e foi feito a pensar nas necessidades.

Os controladores Modicon são um componente fundamental da EcoStruxure Machine que fornece uma arquitetura completa de produtos conectados, Edge Control, Apps, Analítica e serviços.

A gama de oferta Modicon M262 é constituída por 5 controladores:

• 2 para aplicações lógicas com 5 ou 3 ns/inst (TM262L...)
• 3 para aplicações de Motion para 4 (1ms), 8 (2 ms) ou 16 (2 ms) eixos sincronizados (TM262M....)

Todos os controladores Modicon M262 integram, mesmo no nível de entradas:

• 2 redes Ethernet separadas com EtherNet/IP e Modbus TCP
• Eth1 a 100 Mbit/s
• Eth2 a 1 Gbit/s daisy chain e RSTP
• Os serviços Ethernet estão disponíveis nas redes como MQTTs, TLS, OPC UA, HTTPs (API), DHCP, FTPs, SNTP, SNMP,....
• Porta série, RS232, RS485 com protocolos Modbus, ASCII e Machine Expert
• 1 porta mini USB-B para porta de programação, mas também como porta virtual local para FTP, HTTP ou Modbus
• Slot para cartão µSD, até 32 GB com SDHC
• 8 E/S rápidas
• 4 entradas rápidas que permitem um evento em menos de 20 µs
• 4 saídas rápidas comutáveis em menos de 3 µs
• QRcode com o número de série único e link para página web sobre manutenção M262
• Interruptor de arranque/paragem
• Modicon TM3 expansão I/O bus do lado direito
• Smart Communication Bus, no lado esquerdo, permitindo adicionar módulos de comunicação inteligente (TMS....)
• Até 3 redes Ethernet separadas (TMSES4) além das 2 integradas
• Um CANopen Master (TMSCO1)

Vantagens:

• Flexibilidade
• Eficiência
• Proteção

Aplicações:

Modicon M262 foi concebido para máquina exigentes em termos de lógica e movimento. Com as suas características, é um controlador versátil ainda mais quando a comunicação da máquina/instalação com a cloud é uma necessidade. Com a capacidade de Segurança incorporada, o modicon M262 pode responder a altas exigências de segurança.

Relés inteligentes para sistemas de controlo simples de 10 para 40 E/S

Gama Compacto: 3 modelos monobloco com 10, 12 ou 20 E/S e versões disponíveis com ou sem visor ou botões
Gama Modular: 2 bases com 10 ou 26 E/S que podem ser estendidas utilizando-se:

• Módulos de extensão de comunicação Ethernet ou Modbus
• Módulos de extensão de 4 E/S analógicas e 6, 10 ou 14 E/S discretas.

Extrema compacidade: até 26 E/S dentro dos 124,6 x 90 x 59 mm.
Voltagem de alimentação de bases: 12 V CC, 24 V CC, 24 V CA, 100... 240 V CA.
Ecrã LCD retro-iluminado: 4 linhas de 18 caracteres e 1 linha de ícones, navegação contextual utilizando 6 botões.
Cabos com ligação USB e em série para ligação de PC/relé inteligente.
Interface de ligação (PC/relé inteligente) para ligação sem fios Bluetooth.
2 softwares de programação intuitivos Zelio Soft: programação utilizando:

• diagrama de blocos funcionais (FBD): 32 funções pré-programadas, 7 funções Grafcet , 6 funções lógicas
• linguagem de contacto (LADDER): 12 funções pré-programadas.

Programação segura: teste se coerência, modos de monitorização e simulação, janela de supervisão...
Monitorização e controlo remoto de instalações utilizando a Interface de Comunicação do Modem (Analógicas ou GSM).

Aplicações:

BuildIndustry: sistemas de controlo para máquinas pequenas, sistemas de controlo descentralizados em equipamento incorporado em máquinas de média e grande dimensões

Sector de Construção/Serviço: gestão de iluminação, controlo do acesso, controlo e monitorização, controlo do ar condicionado e do aquecimento.
