Solar Térmico

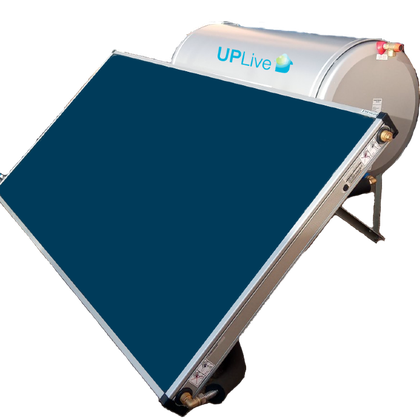

Spica HSPB
Solução ecológica de elevada eficiência.

Ideal para manterba estética de moradias unifamiliares, graças ao seu painel horizontal a sua visibilidade é reduzida.
A gama de sistemas solares termossifão de semi-perfil baixo SPICA da UPLive, é composta por termossifões concebidos para proporcionar um elevado rendimento, com excelente durabilidade e de fácil instalação, em telhados planos.
São ideais para o conforto do seu lar, garantindo água quente durante quase todo o ano, mesmo em locais com pouca radiação solar, contribuindo para a preservação do ambiente.
Construídos utilizando materiais de qualidade e as mais avançadas técnicas de fabrico, estes sistemas são fiáveis por longos anos e apresentam uma excelente relação qualidade-preço.

Soluções de Aquecimento de águas sanitárias de elevado desempenho

A gama de sistemas solares Sirius da UPLive é composta por termossifões que permitem obter uma energia limpa e gratuita para as suas necessidades de produção de água quente.Com coletores solares planos seletivos, de elevado rendimento e depósitos com perdas térmicas mínimas graças ao forte isolamento em poliuretano rígido com 40mm de espessura, a gama Sirius da UPLive caracteriza-se pela sua elevada eficiência, durabilidade e alto rendimento, mesmo em condições extremas. Construídos utilizando materiais de qualidade e as mais avançadas técnicas de fabrico, estes sistemas são fiáveis por longos anos e apresentam uma excelente relação qualidade preço.

Especificações Técnicas
• Acabamento Exterior | Chapa de aço galvanizado lacado
• Proteção Interior | Vitrificado de dupla camada de 400 micras cozido a alta temperatura
• Permutador de Calor | De dupla camisa, pressão admissível 3 bar
• Isolamento | Espuma poliuretano expandido (d= 35 kg/m3); esp. 40mm
• Proteção Catódica | Ânodo de magnésio de 32x350mm, ligação rosca M8
• Resistência Elétrica de Apoio | Potência 2,3kW com termóstato bipolar

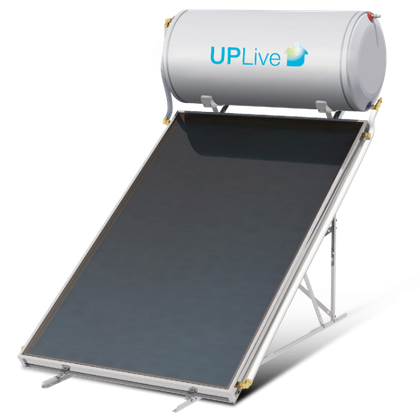

Os sistemas solares termossifão UPLive permitem o aproveitamento da energia solar na produção de Água Quente Sanitária da forma mais simples e económica.
São ideais para a satisfação das necessidades de água quente de uma família, contribuindo para a preservação do ambiente.
Os sistemas são constituídos por: depósito de acumulação, coletor(es), acessórios hidraúlicos, fluído térmico, resistência elétrica e estrutura de suporte universal (telhado inclinado/plano)
A série Spica distingue-se pelo tratamento seletivo de titânio da placa absorsora do coletor que equipa os sistemas.

Especificações Técnicas
• Interior do Depósito | Aço preto de baixo teor em carbono
• Proteção Interior | Vitrificado de dupla camada 860ºC (din 4753 parte 3)
• Permutador de Calor | De dupla camisa em aço de baixo teor de carbono; esp. 1,5mm
• Isolamento | Espuma poliuretano expandido (d= 42 kg/m3); esp. 50mm
• Acabamento Exterior | Tratamento eletroestático "SEASIDE CLASS"
• Ânodo de proteção | Vara magnésio de DN22 e comprimento de 500mm
• Resistência Elétrica de Apoio | Potência 1,5kw com termóstato bipolar

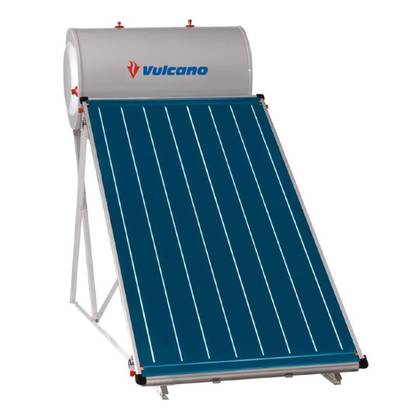

Os Kits Termossifão Compactos PremiumSun da Vulcano combinam versatilidade e conforto.

• Capacidades dos 150 aos 300 litros

• Rendimento elevado e maior poupança

• Facilidade de instalação

De fácil instalação, as gamas de termossifões Vulcano são a solução mais económica e ideal para espaços reduzidos.

Mais frequentemente destinados a moradias unifamiliares, os sistemas solares por termossifão são compostos por um coletor solar plano e por um depósito de água que se encontra na parte superior do coletor.

Os sistemas por termossifão são a solução adequada para uma instalação rápida, simples e económica de aquecimento de água quente. Basta ligar a água de rede ao depósito e levar a água quente do depósito aos pontos de consumo para aproveitar a energia solar. Não necessita de ligação elétrica, nem de grupo de circulação ou de centrais de controlo.

Elevado rendimento

Os termossifões Vulcano foram concebidos para proporcionar um elevado rendimento, com excelente durabilidade dos materiais e facilidade de montagem, em telhados planos ou inclinados. E agora com o lançamento da nova gama de termossifões que se traduz num maior nível de performance face ao custo de aquisição e uma instalação e manutenção do sistema ainda mais facilitadas.

Poupança

Mantendo os níveis de qualidade, fiabilidade, e os elevados padrões estéticos da gama anterior, esta nova gama destaca-se por ser o único sistema de produção de água quente 100% ecológico, pois recorre 100% à energia solar, permitindo ainda maiores poupanças.

Os sistemas por termossifão são a solução adequada para uma instalação rápida, simples e económica de aquecimento de água quente. Basta ligar a água de rede ao depósito e levar a água quente do depósito aos pontos de consumo para aproveitar a energia solar. Não necessita de ligação elétrica, nem de grupo de circulação ou de centrais de controlo.

Mais frequentemente destinados a moradias unifamiliares, os sistemas solares por termossifão são compostos por um coletor solar plano e por um depósito de água que se encontra na parte superior do coletor.

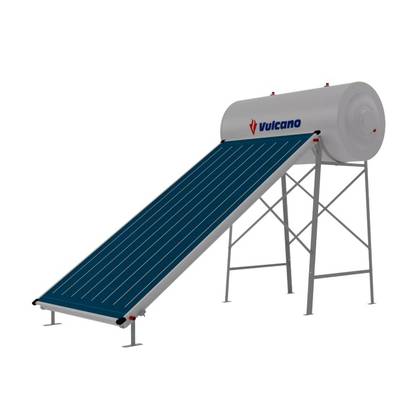

Os Kits Termossifão Compactos LightSun da Vulcano combinam versatilidade e conforto.

• Capacidades dos 150 aos 300 litros

• Rendimento elevado e maior poupança

• Durabilidade

• Facilidade de instalação

Elevado Rendimento

Proporcionam um elevado rendimento, com excelente durabilidade dos materiais e facilidade de montagem, em telhados planos ou inclinados. E agora com o lançamento da nova gama de termossifões que se traduz num maior nível de performance face ao custo de aquisição e uma instalação e manutenção do sistema ainda mais facilitadas.

Poupança

A gama destaca-se por ser o único sistema de produção de água quente 100% ecológico, pois recorre 100% à energia solar, permitindo ainda maiores poupanças. De fácil instalação, as gamas de termossifões Vulcano são a solução mais económica e ideal para espaços reduzidos.

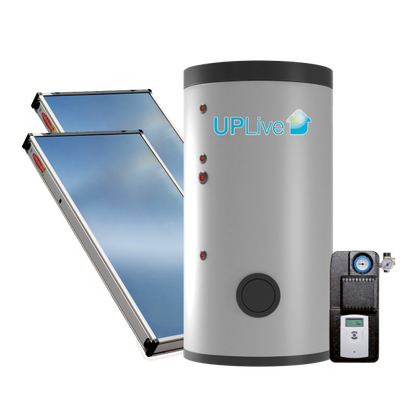

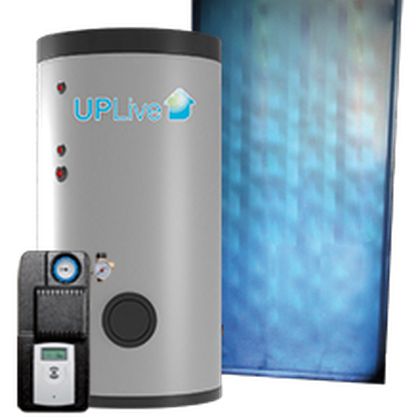

Os sistemas solares de circulação forçada UPLive apresentam-se como uma solução eficiente, estática e versátil que permite, para além da produção de águas quentes sanitárias (AQS) efetuar o aquecimento das águas da piscina e o apoio ao aquecimento ambiente.
Estes sistemas são constituídos por: depósitos de acumulação de duas serpentinas, coletores seletivos, estrutura de suporte universal, grupo hidraúlico, vaso de expansão solar, regulação solar, fluído térmico e válvula misturadora termostática (incluída até 500l).
Ideais para aplicações individuais e coletivas (habitação, serviços e indústria), proporcionam um elevado nível de conforto e uma excelente integração arquitetónica.


Especificações Técnicas
• Interior do depósito | Aço preto de baixo teor em carbono
• Proteção Interior | Vitrificado de dupla camada 860ºC (din 4753 parte 3)
• Permutador de Calor | Tipo serpentina em aço preto de baixo teor em carbono (espessura: 1,5mm)
• Isolamento| Espuma rígida de poliuretano de alta densidade e espessura de 40 e 50mm
• Acabamento | Película de revestimento em PVC para depósitos de 500 até 1000 litros
• Ânodo de proteção | Vara magnésio
• Estação Solar | De uma via com regulação de 1 saída de relé

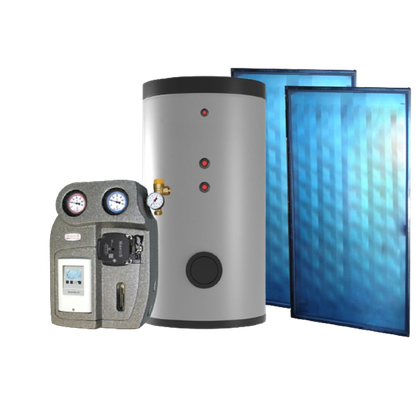

Os sistemas solares de circulação forçada UPLive Spica apresentam-se como uma solução eficiente, estética e versátil que permite, para além da produção de águas quentes sanitárias (AQS), efetuar o aquecimento das águas da piscina e o apoio ao aquecimento ambiente. Estes sistemas são constituídos por: depósitos de acumulação de duas serpentinas, coletores seletivos, estrutura de suporte universal, grupo hidráulico, vaso de expansão solar, regulação solar, fluído térmico e válvula misturadora termostática. Ideais para aplicações individuais e coletivas (habitação, serviços e indústria), proporcionam um elevado nível de conforto e uma excelente integração arquitetónica.

Especificações Técnicas
• Interior do depósito | Aço preto de baixo teor em carbono
• Proteção Interior | Vitrificado de dupla camada 860ºC (DIN 4753 parte 3)
• Isolamento | Espuma rígida de poliuretano de alta densidade e espessura de 50mm
• Acabamento | Película de revestimento em PVC
• Ânodo de proteção | Vara de magnésio
• Estação Solar | De uma via com regulação de 1 saída de relé

Os sistemas solares de circulação Drain-back são uma solução eficiente, estética e versátil, que permite a produção de águas quentes sanitárias, evitando o sobreaquecimento ou congelação da instalação, graças ao seu sistema de autodrenagem, tornando a instalação mais segura.

Estes sistemas são constituídos por: depósitos de acumulação, tanque de drenagem, coletor(es) seletivo(s), estrutura de suporte universal, grupo hidráulico, controlador solar e válvula misturadora termostática.

Ideais para aplicações individuais e coletivas (habitação, serviços e indústria), proporcionam um elevado nível de desempenho e uma excelente integração arquitetónica.

Vantagens:

Eficiência: Coletores solares seletivos e depósitos verticais com isolamento PU de alta densidade;
Flexibilidade: Sistemas Flexíveis no momento do dimensionamento e com capacidade de evoluir para dar resposta à evolução das necessidades de consumo;
Conforto: Elevada produção de AQS através de depósitos verticais com uma estratificação eficaz.

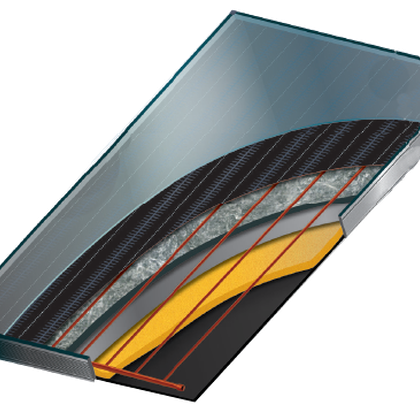

Tecnologia solar de última geração com excelentes desempenhos. O coletor Sirius é construído sob as mais estritas normas de qualidade. Destaca-se devido à combinação de um rendimento excelente com uma estética perfeita.
Obtém óptimos resultados graças a uma caixa de alumínio robustamente isolada, um absorvedor altamente seletivo e um vidro solar com elevada transmissibilidade.

Alto Rendimento
Alhetas de alumínio soldadas ultrasonicamente à tubagem de cobre com tratamento seletivo de titânio de alta eficiência.

Excelente durabilidade
Isolamento térmico com espessura de 50mm, constituído por espuma de poliuretano e lâ de rocha. Acabamento posterior em polipropileno negro.

Facilidade de instalação
Caixa de alumínio anodizado com guias propias para uma perfeita fixação às estruturas de suporte.

Especificações Técnicas
• Perfil de alumínio anodizado AL6063-T5.
• Absorvedor seletivo de titânio, soldado a laser à grelha de cobre.
• Coeficiente de absorção da superfície seletiva: α= 0,95.
• Coeficiente de emissão da superfície seletiva: ε = 0,05.
• Tubos coletores de cobre DN22.
• Ligações do colector em de bronze: F 3/4” .
• Grelha de tubos de cobre de 8mm de díametro conectada aos tubos colectores de 22mm.
• Vidro temperado com uma espessura de 3,2 mm.
• Transmissividade do vidro: τ = 0,91.
• Isolamento posterior em lã de rocha com 25 mm de espessura mais 25mm de poliuretano rigido injetado.
• Isolamento lateral em poliuretano rigido injetado de 25 mm.
• Materiais de estanqueidade: juntas em borracha EPDM.
• Rendimento ótico: 79,7%
• Coeficiente perdas 1º: 3,689 (W/m²K)
• Coeficiente perdas 2º: 0,012 (W/m²K²)

Especificações Técnicas
• Perfil de alumínio anodizado AL6063-T5.
• Absorvedor seletivo de titânio, soldado a laser à grelha de cobre.
• Coeficiente de absorção da superfície seletiva: α= 0,95.
• Coeficiente de emissão da superfície seletiva: ε = 0,05.
• Tubos coletores de cobre DN22.
• Ligações do colector em de bronze: F 3/4” .
• Grelha de tubos de cobre de 8mm de díametro conectada aos tubos colectores de 22mm.
• Vidro temperado com uma espessura de 3,2 mm.
• Transmissividade do vidro: τ = 0,91.
• Isolamento posterior em lã de rocha com 25 mm de espessura mais 25mm de poliuretano rigido injetado.
• Isolamento lateral em poliuretano rigido injetado de 25 mm.
• Materiais de estanqueidade: juntas em borracha EPDM.
• Rendimento ótico: 72,2%
• Coeficiente perdas 1º: 3,39 (W/m²K)
• Coeficiente perdas 2º: 0,014 (W/m²K²)

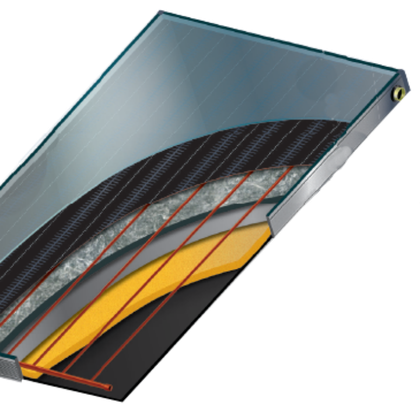

Os colectores solares de alto rendimento Spica, com a sua superfície de absorção com revestimento altamente selectivo e seu design atractivo, são a solução ideal para qualquer instalação, conferindo, assim, uma liberdade de integração arquitectónica em diferentes superfícies quer seja telhado inclinado ou integração no mesmo ou superfície plana.

Através dos vários tamanhos dos seus módulos, das diferentes possibilidades de montagem e das suas 4 ligações hidraúlicas, os Spica são universalmente aplicáveis, desde vivendas familiares a grandes sistemas industriais. Sendo que a curva de rendimento assim como o modificador angular conferem-lhe uma ótima relação qualidade/preço.

Especificações Técnicas
• Perfil: alumínio Al Mg Si 0,5, com tratamento exterior de pintura electrostática a forno do tipo Seeside Class.
• Absorvedor: seletivo de titânio, soldado a laser.
• Coeficiente de absorção da superfície seletiva: α= 0,95.
• Coeficiente de emissão da superfície seletiva: ε = 0,05.
• Tubos coletores e ligações do colector de cobre: Ø = 22 mm.
• Grelha de tubos de cobre.
• Vidro: prismático do tipo Securit com uma espessura de 4 mm.
• Transmissividade do vidro: τ = 0,93.
• Isolamento posterior: lã de rocha com 30 mm de espessura.
• Isolamento lateral: lã de vidro com 20 mm de espessura.
• Materiais de estanqueidade: borracha EPDM.
• Rendimento ótico: 77,0%
• Coeficiente perdas 1º: 3,42 (W/m²K)
• Coeficiente perdas 2º: 0,022 (W/m²K²)

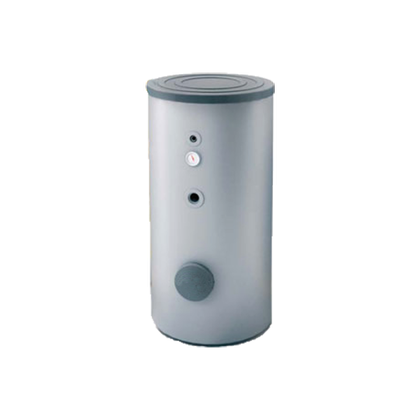

Para água quente sanitária com um permutador fixo.

Aplicação

Produção e armazenamento de água quente sanitária AQS

Material
Aço de carbono revestido com Polywarm®
(certificação ACS – SSICA – DVGW – W270 – WRAS)

Isolamento
Rijo: Espuma ecológica de poliuretano rígido com alto
isolamento térmico nos modelos até 500L.
Flexível: Lã de poliéster NOFIRE® 100% feita de material
reciclável, com alto isolamento térmico para modelos
superiores a 500L. Classe de resistência ao fogo B-s2d0 de
acordo com EN 1350. Revestimento externo em PVC cinza.

Proteção Catódica
Ânodos de Magnésio

Junta de Flange
Juntas de silicone adequadas para água destinada ao
consumo humano (testado de acordo com diretiva 98/83/
CE), temperatura máxima até 200ºC. Flange de inspeção de
aço de carbono com tratamento Polywarm®

Garantia
5 anos

Para água quente sanitária com dois permutadores fixos.

Aplicação

Produção e armazenamento de água quente sanitária AQS

Material

Aço de carbono revestido com Polywarm®
(certificação ACS – SSICA – DVGW – W270 – WRAS)

Isolamento

Rijo: Espuma ecológica de poliuretano rígido com alto
isolamento térmico para modelos até 500L.
Flexível: Lã de poliéster NOFIRE® 100% feita de material
reciclável, com alto isolamento térmico para modelos
superiores a 500L. Classe de resistência ao fogo B-s2d0 de
acordo com EN 13501. Revestimento externo em PVC cinza.

Proteção Catódica
Ânodos de Magnésio

Junta de Flange

Juntas de silicone adequadas para água destinada ao
consumo humano (testado de acordo com diretiva 98/83/
CE), temperatura máxima até 200ºC. Flange de inspeção de
aço de carbono com tratamento Polywarm®

Garantia
5 anos

Para água sanitária com dois permutadores fixos.

Aplicação

Produção e armazenamento de água quente sanitária AQS

Material
Aço de carbono revestido com Polywarm®
(certificação ACS – SSICA – DVGW – W270 – WRAS)

Isolamento
Rijo: Espuma ecológica de poliuretano rígido com alto
isolamento térmico.
Revestimento externo em PVC cinza.

Proteção Catódica
Ânodos de Magnésio

Junta de Flange
Juntas de silicone adequadas para água destinada ao
consumo humano (testado de acordo com diretiva 98/83/
CE), temperatura máxima até 200ºC. Flange de inspeção de
aço de carbono com tratamento Polywarm®

Garantia
5 anos

Solução Drain-back para aplicações domésticas que evita o sobreaquecimento e congelamento da instalação, graças ao sistema de autodrenagem, uma vez que esvazia os coletores solares quando o sistema não está em funcionamento, tornando-o mais seguro. Pode ser utilizado com uma vasta gama de coletores solares e depósitos.

Caixa de isolamento
Uma placa traseira de metal fixa a unidade à caixa de isolamento e permite uma fácil instalação tanto na parede como no próprio depósito. Uma abertura especial permite ler o caudal sem remover a tampa. Inclui um suporte adequado para a passagem de sensores e cabo de alimentação.

Enchimento do sistema
A operação para o enchimento do sistema deve ser realizada mantendo uma condição de baixo caudal, portanto, se necessário, recomendamos usar a válvula de esfera de regulação do caudal para regular o mesmo. Durante este processo, a água introduzida no sistema preenche progressivamente a permutador do depósito e depois o tanque de drenagem. O enchimento deve ser feito até que tanque esteja completamente cheio de água e esta saia pela válvula de drenagem colocado no topo do mesmo.

Funcionamento correto
Os coletores solares, a fim de melhorar a drenagem, além de ter uma tipologia construtiva que permita o esvaziamento, devem ser instalados com uma inclinação mínima de 2cm/m no sentido da entrada situada na parte inferior, a tubagem deve ter no mínimo uma inclinação de 5cm/m em direção ao depósito de água. O tanque de drenagem deve ter uma capacidade total pelo menos 1.5 vezes o volume dos coletores e tubagens por cima deste; além disso, deve ser colocado a uma altura menor que os coletores solares, a fim de permitir a drenagem completa do circuito, e mais alto que o grupo hidráulico. Relembrar que o depósito de água e o grupo hidráulico devem ser colocados num local protegido do frio intenso.

O grupo de circulação é utilizado no circuito primário das instalações solares para conectar o depósito de água com os painéis solares. O circulador do grupo é ativado através do sinal que transmite o regulador solar.

Inclui circulador de alta eficiência, separador de ar, termómetros de saída e retorno, válvula de segurança, manómetro, medidor de caudal e torneiras de esvaziamento e de enchimento.

Fácil de instalar
Só é preciso ligar a saída e o retorno aos coletores solares.


INFORMAÇÕES GERAIS

GRUPO HIDRÁULICO

BOMBA

CAIXA ISOLANTE EM EPP

CURVA CIRCULADOR
